АНАК - Автоматизированный нейросетевой акустический комплекс детектирования дронов и беспилотников с ИИ обработкой сигналов непосредственно на устройстве
МСБ – Дрон детектор, это автоматизированный пассивный программно-аппаратный комплекс для акустического детектирования на дальних расстояниях слабых звуковых сигналов летательных аппаратов, дронов и беспилотников.
Дальность детектирования требуемого к обнаружению источника сигналов до 500 – 1000 м.
Источники сильного звукового сигнала могут обнаруживаться на расстоянии нескольких километров.
Дальность детектирования требуемого к обнаружению источника сигналов до 500 – 1000 м.
Источники сильного звукового сигнала могут обнаруживаться на расстоянии нескольких километров.
НОВИНКА
База данных обучена на основных популярных дронах (DJI, Autel, Parrot, FPV), современные беспилотники с ДВС, БПЛА на оптоволокне, под управлением ИИ и может дополняться.
Варианты комплекса:
Одноканальный портативный вариант комплекса
Для защиты направления
Для защиты направления
Одноканальный портативный вариант - для защиты направления
Имеется модификация комплекса, дополненная видеокамерой для оптического контроля и нейросетевой видеоаналитикой.
Стационарный многоканальный комплекс -
сеть автономных устройств
Для защиты протяженного периметра и локализации аудиособытия
сеть автономных устройств
Для защиты протяженного периметра и локализации аудиособытия
Стационарный одноканальный вариант
Стационарный многоканальный вариант - для защиты протяженного периметра и локализации аудиособытия
Места установки: на горизонтальной поверхности земли, вышки, столбы, крыши зданий.
• Портативный АНАК,
• Портативный АНАК с выносным датчиком
• Портативный АНАК с выносным датчиком
• Стационарный одноканальный акустический комплекс,
• Базовый 4-х канальный вариант акустического комплекса,
• Многоканальный стационарный комплекс для защиты большего количества точек контроля.
• Базовый 4-х канальный вариант акустического комплекса,
• Многоканальный стационарный комплекс для защиты большего количества точек контроля.
Вывод оповещений (+Звук +Вибрация) осуществляется на экран портативного устройства.
Варианты питания портативного устройства от встроенного аккумулятора/повербанк.
Варианты питания портативного устройства от встроенного аккумулятора/повербанк.
Для получения удаленного доступа к мониторинговому веб серверу стационарного комплекса, необходимо обеспечить монтаж мини ПК сервера в термошкаф, обеспечить питанием (220 В или POE) и осуществить подключение к сети: через локальную сеть Ethernet, беспроводную сеть LoRaWAN или интернет (посредством роутера/Wi‑Fi/мобильного интернета).
Локальные автономные нейронные вычисления на устройстве
(on-device edge AI)
(on-device edge AI)
Обнаружение по звуку, аналогично системам распознавания речи ASR
Обнаружение новых типов БПЛА на оптоволокне и под управлением ИИ
Интеграция по API
Детекция в условиях активной РЭБ, когда подавлены также радиочастотные методы обнаружения
ЭТО НЕ АКУСТОПУСК - не реагирует на любые громкие звуки, исключены ложные срабатывания
Пассивная система, без излучений
Преимуществом является то, что в отличие от систем радиочастотного контроля, комплекс может определять объекты по акустическим сигналам от дронов летящих в режиме радиомолчания, с управлением на оптоволоконной связи и с ИИ, а также низколетящие и малозаметные для радаров и оптики.
Пассивная автономная система (без излучений) в автоматическом режиме определяет наличие и направление звукового сигнала летательного аппарата на расстояниях, а главное в реальных акустических шумах.
Система может применяться для охраны периметров зон контроля и направления, а также сигнализировать о зависании/пролете дронов. Идентификация БПЛА происходит в реальном времени в блоке обработке сигнала и мгновенной отправкой 0,5 сек. уведомлений на индивидуальное устройство индикации или удаленный мониторинговый сайт/сервер с веб интерфейсом управления (планшет, ноутбук, ПК).
Пассивная автономная система (без излучений) в автоматическом режиме определяет наличие и направление звукового сигнала летательного аппарата на расстояниях, а главное в реальных акустических шумах.
Система может применяться для охраны периметров зон контроля и направления, а также сигнализировать о зависании/пролете дронов. Идентификация БПЛА происходит в реальном времени в блоке обработке сигнала и мгновенной отправкой 0,5 сек. уведомлений на индивидуальное устройство индикации или удаленный мониторинговый сайт/сервер с веб интерфейсом управления (планшет, ноутбук, ПК).
Автоматическая звуковая сигнализация и индикация информационного сообщения при обнаружении
no
VAD!
VAD!
Акустическое обнаружение дронов очень надежно, так как ни один летательный аппарат не летит бесшумно.
Акустический метод обнаружение БПЛА может оказаться наиболее эффективным для защиты границ и протяженных объектов, создавая практически непробиваемый «забор от дронов» при условии размещения на достаточном удалении от охраняемых объектов, для обеспечения возможности своевременного реагирования средств активной защиты.
Решение МСБ - Дрон детектор стало одним из финалистов Технологического конкурса "Беспилотники", организованная Агентством инновации г. Москвы.
Демо-день мероприятия прошел 10 июня 2023 г. на площадке ИНТЦ МГУ "Воробьевы горы" - кластер Ломоносов в рамках фестиваля Лидеры цифровой трансформации.
Участник XXVIII международной выставке средств обеспечения безопасности государства «ИНТЕРПОЛИТЕХ-2024», «День инноваций ВДВ - 2025».
Демо-день мероприятия прошел 10 июня 2023 г. на площадке ИНТЦ МГУ "Воробьевы горы" - кластер Ломоносов в рамках фестиваля Лидеры цифровой трансформации.
Участник XXVIII международной выставке средств обеспечения безопасности государства «ИНТЕРПОЛИТЕХ-2024», «День инноваций ВДВ - 2025».
Использование комплекса предполагается для обеспечения охраны периметра и безопасности важных объектов. Может быть обеспечено своевременное предупреждение об угрозе БПЛА воздушного пространства границ зон контроля.
Одна из первых отечественных автоматизированных акустических систем детектирования слабых звуковых сигналов от дронов и беспилотников с применением нейросетевой обработки сигналов.
Одна из первых отечественных автоматизированных акустических систем детектирования слабых звуковых сигналов от дронов и беспилотников с применением нейросетевой обработки сигналов.
Доступные варианты модификаций комплекса "МСБ - Дрон детектор"
Два типа акустического датчика, на выбор: • Линейный микрофон осевой направленности, • 64-х элементная микрофонная решетка.
- акустического датчика, например, 64-х элементная микрофонная решетка,
- блока обработки сигнала с автоматизированной программой и применением нейросети (On Edge device),
- устройства индикации и передачи уведомлений (портативный вариант – индивидуальное устройство вывода уведомлений с экраном, стационарный вариант - на сервер с веб интерфейсом),
- крепления и питание.
Комплекс состоит из:
Акустическое обнаружение дронов очень надежно, так как ни один летательный аппарат не летит бесшумно.
Портативный вариант
Стационарный вариант комплекса
Свяжитесь с нами, чтобы получить подробную консультацию.
Ответим на Ваши вопросы и проведем презентацию ⬥
Ответим на Ваши вопросы и проведем презентацию ⬥
*подтверждены испытаниями данные о дальностях обнаружения (500 – 700 м) и возможности работы в сложных климатических условиях (акустическая обстановка 45-52 дБ, ветер с порывами до 15 м/с, дождь).
*подтверждены испытаниями данные о дальностях обнаружения (500 – 700 м) и возможности работы в сложных климатических условиях (акустическая обстановка 45-52 дБ, ветер с порывами до 15 м/с, дождь).
Цена - от 69 тыс. руб.
Готовое решение
от производителя
от производителя

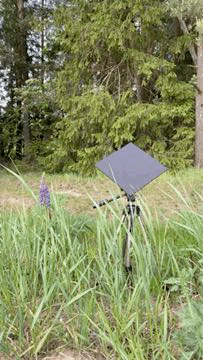

Акустический детектор с ветрозащитным фильтром
Вопросы - Ответы
Идентификация источника звука происходит в офлайн режиме в блоке обработки сигнала в реальном времени, с помощью помехозащищенных высокочуствительных/малошумящих детекторов звука и предустановленной программы с нейросетевой обработкой сигнала.
Для одноканального портативного варианта комплекса - при обнаружении беспилотника автоматизированным программным комплексом происходит звуковая сигнализация и индикация информационного сообщения на экране индивидуального устройства.
Для стационарного многоканального комплекса отправка информационного сообщения по локальной сети или интернет на мониторинговый сервер для дальнейшего реагирования служб защиты.
Для стационарного многоканального комплекса отправка информационного сообщения по локальной сети или интернет на мониторинговый сервер для дальнейшего реагирования служб защиты.
Комплекс состоит из: детекторов звука, блока обработки сигнала, устройства индикации и передачи уведомлений, автоматизированная программа (с применением нейросетевой обработки сигнала), крепления и питание.
В зависимости применяемого типа акустического датчика и шумовой обстановки - дальность детектирования требуемого к обнаружению источника сигналов может достигать до 500 – 1000 м.
Источники сильного звукового сигнала могут обнаруживаться на расстоянии нескольких километров.
Источники сильного звукового сигнала могут обнаруживаться на расстоянии нескольких километров.
База данных на данный момент обучена на основных популярных дронах - DJI, Autel, Parrot, FPV, современные беспилотники с ДВС.
При необходимо программный комплекс может быть обучен на другие типы летательных объектов.
При необходимо программный комплекс может быть обучен на другие типы летательных объектов.
Да, комплекс определяет дроны FPV также по звуку.
Да, комплекс позволяет определить такие типы дронов
Да, определяет, так как для идентификации осуществляется только по звуку и применяется нейросетевая обработка аудиосигнала полученная с помощью малошумящих детекторов звука издаваемая двигателем БПЛА.
Комплекс со степенью защиты IP65. Электропитание от сети, POE или от встроенного аккумулятора и повербанка (для портативного варианта).
Эффективность и дальность обнаружения по сравнению с полевыми условиями может снизиться.
Для детектирования сигнала необходимо, что бы источник или источники попали в зону мониторинга звукового датчика, поэтому количество источников детектирования может быть несколько, но без индикации их количества. Скорость индикации от 500 миллисекунд.
Точность определения примерно 90%, скорость индикации от 500 миллисекунд.
Да, для этой цели предлагается применять стационарный многоканальный комплекс - сеть автономных устройств для защиты протяженного периметра с возможностью локализации направления аудиособытия.
Все уведомления с датчиков будут отправляться на единый мониторинговый сервер. При необходимости комплекс может быть интегрирован в стороннюю систему антидрон (по запросу).
Все уведомления с датчиков будут отправляться на единый мониторинговый сервер. При необходимости комплекс может быть интегрирован в стороннюю систему антидрон (по запросу).
Да, комплекс полностью автоматизированный и пассивный (без излучений), работает в офлайн режиме. Установка и развертывание портативного варианта комплекса от 5 минут.
Поставка только юр. лицам, госкомпаниям и военнослужащим.
Для военнослужащих - необходим официальный запрос от ВЧ/подразделения для подтверждения и верификации.
Для военнослужащих - необходим официальный запрос от ВЧ/подразделения для подтверждения и верификации.
Свяжитесь с нами, чтобы получить подробную консультацию. Ответим на Ваши вопросы и проведем презентацию.
Перед продажей возможно проведение пилотного проекта для демонстрация работы комплекса в реальных условиях на вашем объекте с использованием ваших дронов.
Перед продажей возможно проведение пилотного проекта для демонстрация работы комплекса в реальных условиях на вашем объекте с использованием ваших дронов.
